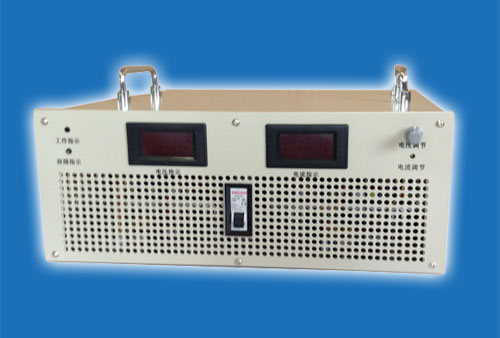

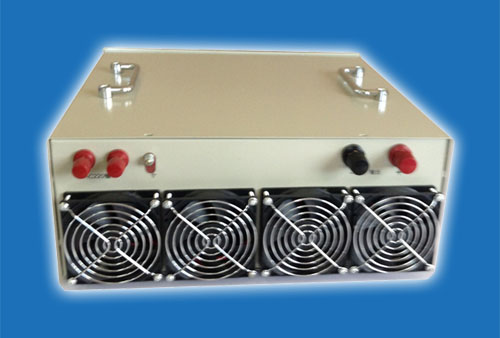

8000W可调直流稳压/稳流电源

华泰电源=品质优良+价格合理+服务完善
主要特点
●该电源广泛应用于广播电视发射、通信、电力电子、科研、电镀、水处理、蓄电池充电设备.
●采用开关电源电路,体积小、重量轻、效率高.
●开关电源控制芯片采用进口军用级IC,功率开关管采用进口快速IGBT,其余元件则采用进口工业等级器件,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性.
●输入电压范围宽.
●如需加大输出电流,输出可直接多台并联,无需均流处理.
●输入过流、过压、欠压保护;输出短路、过流、过压保护;整机过热保护.
●智能温控风扇散热.
主要技术指标
●环境条件
●工作温度(-20~50)OC;贮存温度:(-40~70)0C;
●相对湿度90%(40±20C);大气压力:(70——106)KPA;
● 外形尺寸485mm*520mm*150mm
● 整机重:17.5KG
●输入电压:AC180V~264V 频率:50HZ±10%
●输出稳压值:DC 0-15 V起——至260V
●输出稳流值: 500A——30A
●效率 >85%
●功率因数 >0.85
●负载调整率 <1%
●电压调整率 <0.1%
●纹波电压 <1%
●保护:输入过压,欠压:输出过压,过流,短路:整机过热
●整机过热保护阈值80~850C
●绝缘电阻 ≥20M
●输入对机壳耐压 ≥AC1500V
●输入对输出耐压 ≥AC1500V
●输出对机壳耐压 ≥AC500V
●平均无故障时间 ≥50000H

开关直流稳压电源的原理框图





使用前说明:
●开箱:开箱时应检查箱内随机附件。
●通电前检查:经过储存与运输的电源通电前应检查运输中的受损情况,外观有无异样,电源线、接线柱是否震脱以及是否受潮等,如有上述现象发生应及时处理。
●接线:注意接入的输入电源的电压是否与说明书上的标称电压相符。接好安全地线及输入电源线(要求截面积足够大)。确认连接无误,接头牢固。
●空载通电:接上AC220V,用万用表测量输出端,是否有DC V电压输出。
●风扇是本机的重要部份;散热风扇为温控式,当机内温度超过风扇的启转温控点时,机内风扇即可启转,风扇转速随输出电压和电流的不同而有快有慢,这属正常情况;工作时,请务必不要挡住风扇的进出风口。
●当机内温度过高过热关机温度阈值时,机器将自动停止工作而确保不被损坏;当温度稍有下降则会自动启动恢复工作。
●电源设备在使用时,空气中的尘埃、酸、腐蚀性气体或物质等应不超过正常
含量,并且应无剧烈震动、颠簸、雨淋。尽量避免阳光直射。
●做好定期除尘工作,可大大提高电源设备的寿命和可靠性(除尘时可用干燥的压缩空气,但内有高压切勿打开机壳并小心谨慎勿伤内部器件)。
●电源设备长期闲置不用时,应将电源存放于干燥通风的房间内。存放时间超过6个月应给电源设备通电工作半小时以上,给电解电容器进行赋能处理
●警告:只有在加电试验正常无误时,才能与受电负载设备连接。
●出现故障及问题时的处理:开机后若发现工作不正常时应切断稳压电源的电源开关,仔细检查机器内外连接是否正确,连接螺丝是否松动,各开关、旋钮的位置是否正确,如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电,没有专业知识及仪器设备不要自行修理,以免造成触电事故,请及时通知我厂解决。
电源体积重量表
序号
功率
电压
尺寸(MM)
重量
显示模式
1
450W
12v、24V、48V
226*112*58
1.5
无表
2
600W
24V、48V
240*125*65
2
无表
3
750W
12-15V
310*210*70
4
双表
4
1000W
24V、48V
310*210*70
4.5
双表
5
1000W
24V、48V
250*125*65
2
无表
6
1000W
24V、48V
300*150*110
4.5
单表切换
7
1200W
24V、48V
300*150*110
4.5
无表
8
1200W
24V、48V
300*150*110
4.5
单表电压显示
9
1500W
12V、24V、48V
350*145*120
5.6
单表切换
10
1800W
24V、48V
350*145*120
6
单表切换
11
2000W
48V、60V、110V
350*145*120
6
单表切换
12
2000W
12V、24V、48V
350*145*120
6
双表电压电流显示
13
2500W
12V、24V、48V
450*225*155
11
双表电压电流显示
14
3000W
12-15V
450*225*155
11
双表电压电流显示
15
3500W
24V、48V
450*225*155
12
双表电压电流显示
16
4000W
24V、48V、110
450*225*155
13
双表电压电流显示
17
4500W
12V、24V、48V
485*400*150
20
双表电压电流显示
18
5000W
12V、24V、48V
485*400*150
20
双表电压电流显示
19
6000W
12V、24V、48V
485*400*150
20
双表电压电流显示
20
6000W
12V、24V、49V
480*460*150
20
3.5U机箱
21
8000W
12V、24V、48V
485*400*150
25
双表电压电流显示
22
10000W
12V、24V、48V
510*270*530
40
双表电压电流显示
23
10000W
10000W根据要求可以定做
